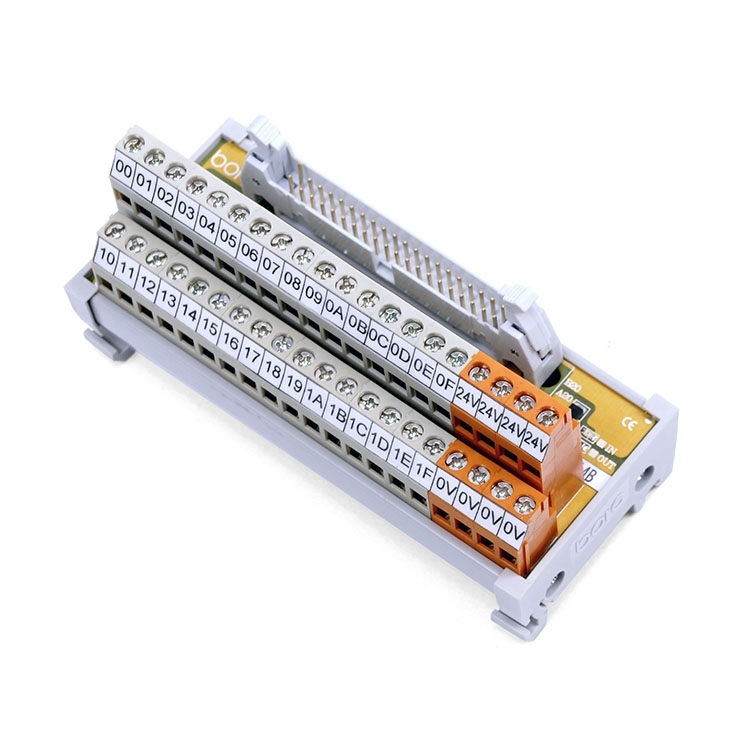

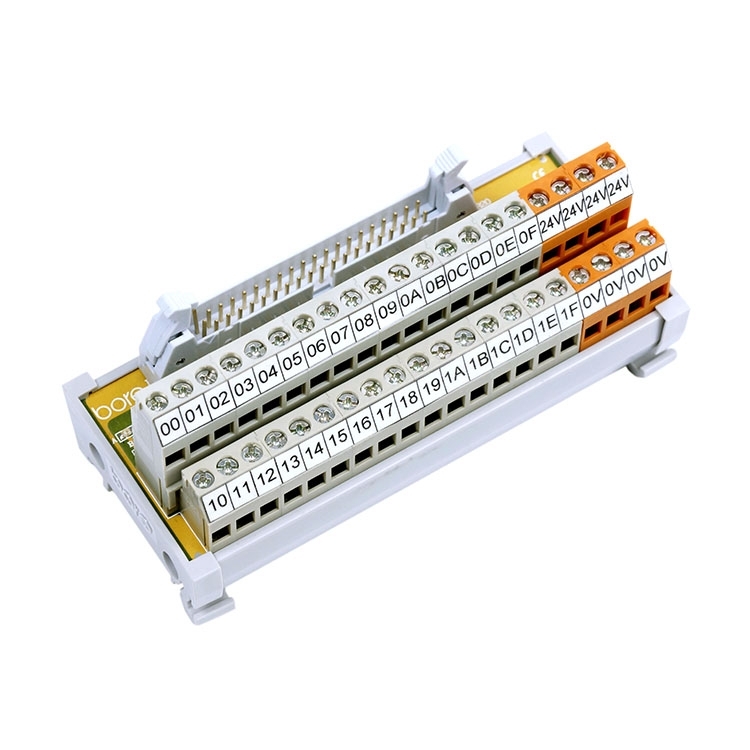

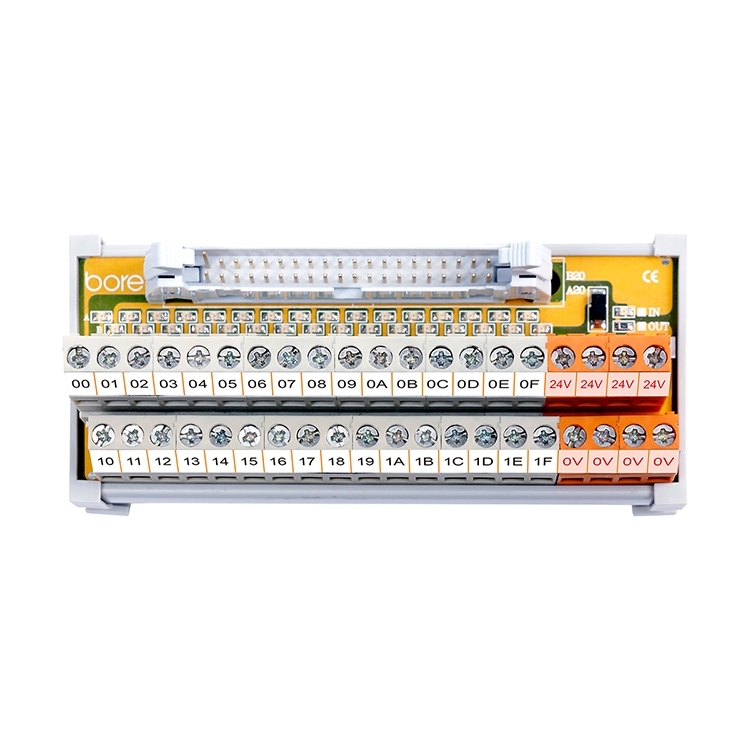

- CJ1-DXO40MB
- 40點牛角接頭轉接 5.0mm 歐規端子台
- 可對應市面上所有帶 40P IDC/MIL 牛角插頭的 PLC 連接
- 採用鎖螺絲式接線端子， 壓線牢固、不易鬆脫、更可靠穩固
- 工業級 I/O 訊號中繼模組，標準連接介面可以在各類型 PLC 及 CNC 數控開發板上彈性擴充
- 附 LED 指示燈顯示，每個訊號均帶有 LED 狀態指示，使用者一目瞭然， 使配線工作變得更輕鬆
- 採用鍍金 IDC 牛角接頭，導電性強，接觸更好，減少損耗，信號更穩定

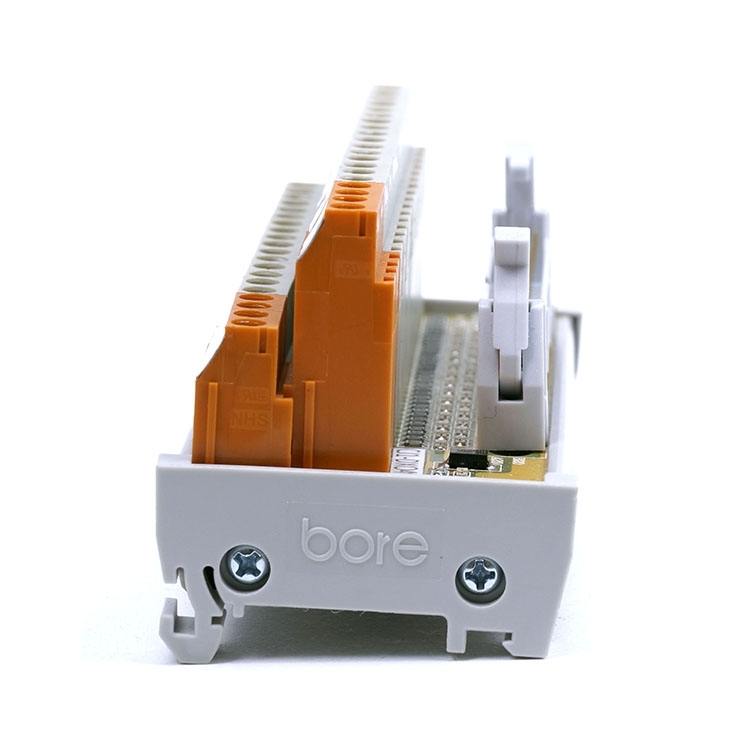

- 可安裝在標準 35mm 的 DIN 導軌上
- 針對三菱 MITSUBISHI、富士 FUJI PLC 控制器，開發其 I/O 介面專用模組，只需一條連接線連接，便可提供信號轉接功能，大幅節省配電盤體積與簡化配線，便於安裝與維修
- I/O 腳位重新編排，配線更加簡單，清楚
- 提供不同接口間的轉接與訊號分配功能，接口均使用符合工業規範標準的連接器，並滿足不同級數間的多點使用要求，最大可實現 100 點通道分配，能彈性的滿足現場選擇
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 產品名稱 | 40P IDC牛角接頭 三菱、富士專用訊號中繼模組 |
| 極數 (連接點數) | 40P (poles) |
| 對應 PLC、伺服器品牌 | 三菱 MITSUBISHI / 富士 FUJI |
| 極性 (PLC 輸出極性) | NPN |
| 適合用途 | 適用於中大型 PLC 輸出模組外接訊號轉板、控制設備輸出 |
| LED 指示燈 | 有 |

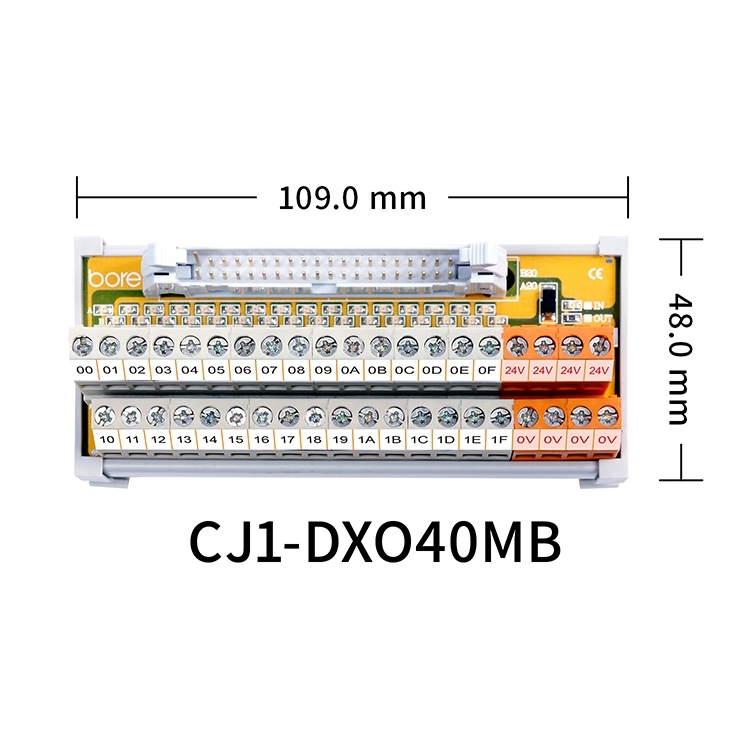

| 模組尺寸 | L109.0 X W48.0 X H57.9 mm |
| 端子台品牌 | DECA |
| 端子台型式 | 5.0mm 歐規端子台(雙排，上A下B) |
| 連接器型式 | 40-PIN IDC 牛角連接器 |
| 連接器數量 | 1個 |
| 接點保護應用型式 | 無 |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | AC - 125V ~ DC - 30V |
| 額定電流 (mA) | 1A |
| 耐電壓 | AC - 500V 1分鐘 |
| 絕緣電阻 (Ω) | 100 MΩ |
| 適用線徑 | 12~28 AWG |
| 材質資料 | |
| 模組材質 | 塑膠本體、 PCB板 (FR-4 玻璃纖維) |
| 重量 (g) | 105.1 g |
| 商業資料 | |
| 海關稅則號碼 | 8517.62.00.00-5 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 安裝方式 | |
| 連接器 | 一對一連接 (連接器與端子台對接) |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
