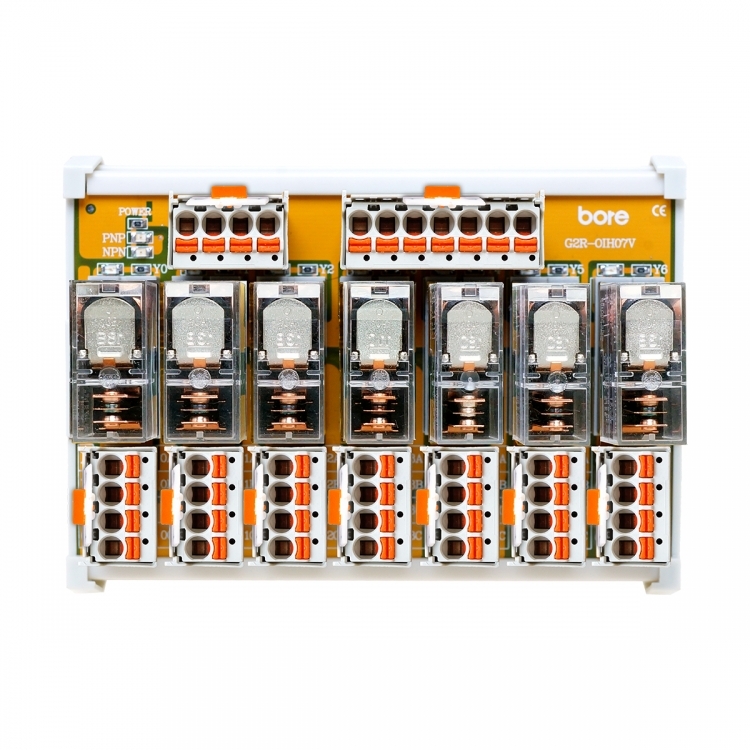

OMRON 歐姆龍繼電器
G2R-OIH07VU
- 1c 接點( SPDT )
- 7點繼電器模組
- 採用WAGO 5.0mm 直插彈片式端子台 (含底座，帶滑動解鎖裝置)
- 採用OMRON G2R-1-E-DC24 繼電器
- 採用通用款連接器
- 對應 PLC品牌【通用款】
- 3D檔案請聯繫業務窗口
請選擇產品型號
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | 功率繼電器 |
| 產品名稱 | 7 點 OMRON 繼電器模組 |
| 對應 PLC 品牌 | 通用款 |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| 模組數 | 7 |

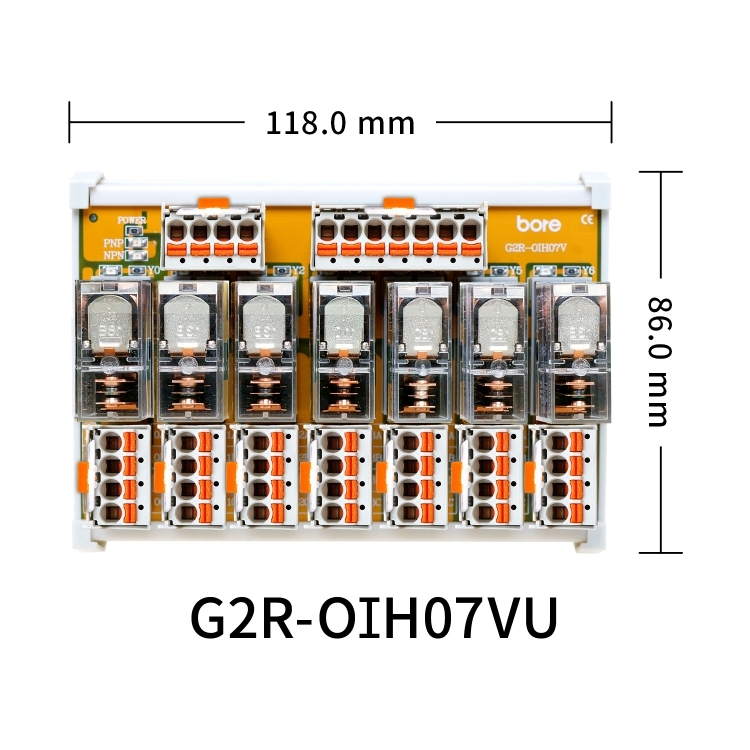

| 模組尺寸 | L118.0 X W86.0 X H62.0 mm |
| 繼電器品牌 | OMRON |
| 繼電器型號 | G2R-1-E-DC24 |
| 接點類型和構成 | 1c (SPDT) |
| 接點極數 | 1極 (1 pole ) |
| 繼電器的機能 | 高容量型 |
| 繼電器保護構造 | 耐助焊劑型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 無 |
| 接點保護應用型式 | 無 |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | DC 24V |
| 額定電流 (mA) | 21.8 mA |
| 總電流 (mA) | 152.6 mA |
| 線圈電阻(Ω) | 1,100 Ω |
| 動作電壓 | 70% 以下 |
| 復位電壓 | 15% 以上 |
| 最大容許電壓 (V) | 170% (at 23℃) |
| 消耗功率 (VA、W) | 約 3.71 W |
| 電阻性負載 | AC - 250V : 16A / DC - 30V : 16A |
| 電感性負載 | AC - 250V : 8A / DC - 30V : 8A |
| 接點電壓最大值 | AC – 380V / DC – 125V |
| 接點電流最大值 | 16A |
| 動作時間 | 15 ms 以下 |
| 復位時間 | AC: 15 ms 以下 / DC : 5 ms 以下 |
| 機械性使用壽命 | AC 線圈 : 1,000 萬次以上 (開關頻率 : 18,000 次 / 小時) DC 線圈 : 2,000 萬次以上 (開關頻率 : 18,000 次 / 小時) |
| 電氣性使用壽命 | 10 萬次以上 (額定負載、開關頻率 1,800次 / 小時) |
| 絕緣電阻 * 4 | 1,000 MΩ 以上 |
| 耐電壓 (線圈與接點間) | AC 5,000V 50 / 60 Hz 1 分鐘 |
| 耐電壓 (同極接點間) | AC 1,000V 50 / 60 Hz 1 分鐘 |
| 耐電壓 (異極接點間) | AC 3,000V 50 / 60 Hz 1 分鐘 |
| 振動 (耐久性) | 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm) |
| 振動 (誤動作) | 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm) |
| 衝擊 (耐久性) | 1,000m/s 2 |
| 衝擊 (誤動作) | NO 接點 : 200m/s2 NC 接點 : 100m/s2 |
| 材質資料 | |
| 接點材質 | Ag合金 (無 Cd 材料) |
| 重量 (g) | 約 280g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | -25~+70℃ (無結冰、無凝露) |
| 使用環境濕度 | 5~85% RH |
| 安裝方式 | |
| 繼電器 | 插拔式 |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 配件 | 附繼電器固定鈎 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS、UL/CSA、PMC、TÜVNORD |
