- G2R-OR16VMW-JP-PH
- 控制端和被控制端都採用最新的 push-in 端子接線設計，簡化配線使用方便
- 採用原廠製造菲尼克斯繼電器，搭配鍍金底座抗氧化耐插拔，導電性能更好，使用壽命長
- 可插拔繼電器每路繼電器獨立，帶底座，可兼容其他品牌繼電器方便更換和維修
- 具有極佳安全設計，線圈和觸點之間的介電強度高達5000V，具10000V抗浪湧性
- 用於工業控制中輸入輸出觸點的 IO 擴展，可與 PLC 連接，擴展 PLC 的輸入及輸出端口
- PLC 與繼電器模組雙向快速連接，達到省時、省力、省配線
- 觸點量大通過電流最高可達16A
- 内建跨接元件接點保護裝置，使用短路條可簡化線圈端的跨接配線
- 工業等級設計、抗干擾 、未來高擴充性
- 可快速安裝於標準35mm型導軌上
- 廣泛應用於各大製造產業、工具機、機械業、工業自動化等領域
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | 功率繼電器 |
| 產品名稱 | 16 點 PHOENIX CONTACT 繼電器模組 |
| 對應 PLC 品牌 | 旺科 WAGO |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| 模組數 | 16 |

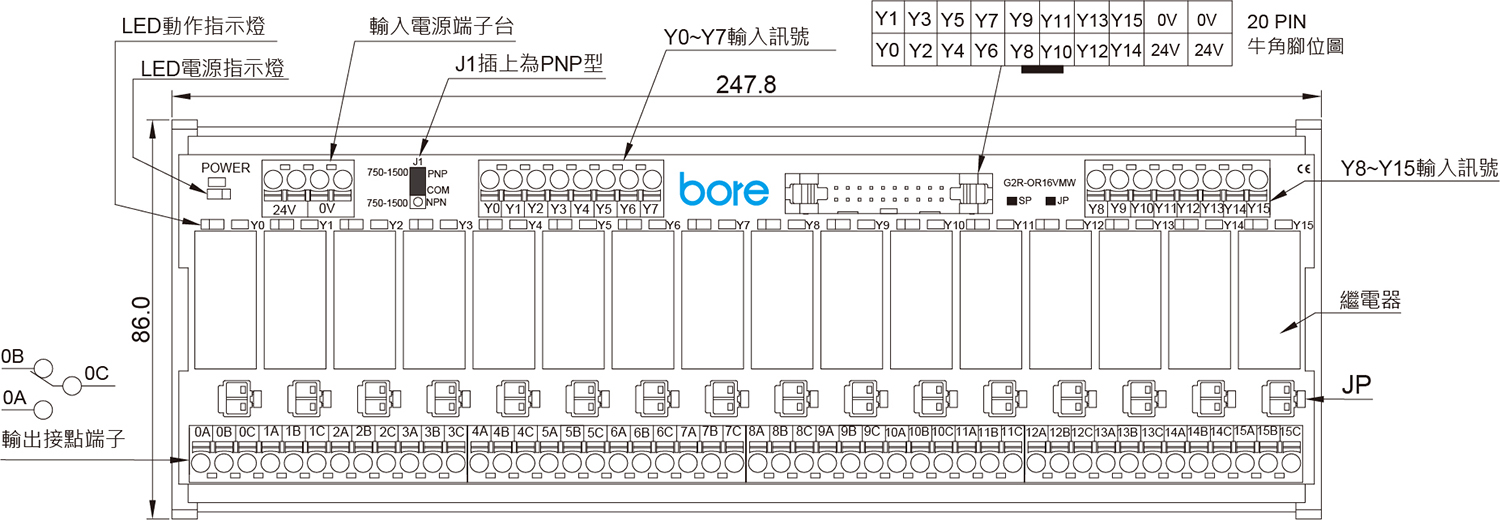

| 模組尺寸 | L247.8 X W86.0 X H62.0 mm |
| 繼電器品牌 | PHOENIX CONTACT |
| 繼電器型號 | REL-MR- 24DC/21HC |
| 接點類型和構成 | 1c (SPDT) |
| 接點極數 | 1極 (1 pole ) |
| 繼電器的機能 | 高容量型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 20-PIN IDC 牛角連接器 |
| 接點保護應用型式 | 跨接元件 (JP) |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | DC 24V |
| 額定電流 (mA) | 17 mA |
| 總電流 (mA) | 272 mA |
| 線圈電阻(Ω) | 1563 Ω ±10 % (20 °C時) |
| 消耗功率 (VA、W) | 約 6.56 W |
| 電阻性負載 | DC - 30V : 16A |
| 接點電流最大值 | 16A |
| 典型響應時間 | 7 ms |
| 典型釋放時間 | 3 ms |
| 機械性使用壽命 | 3x 10⁷開關次數 |
| 耐電壓 (線圈與接點間) | AC 5,000V 50 Hz 1 分鐘 |
| 最大切換電壓 | 250 V AC/DC |
| 最小切換電壓 | 12 V (10 mA 時) |
| 最大啟動電流 | 50 A (20 ms) |
| 最小啟動電流 | 10 mA (12 V 時) |
| 材質資料 | |
| 接點材質 | AgNi |
| 重量 (g) | 約 502.2g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | -40 °C ... 85 °C |
| 安裝方式 | |
| 繼電器 | 拔插式 |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 配件 | 附繼電器固定鈎 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
