OMRON 歐姆龍繼電器

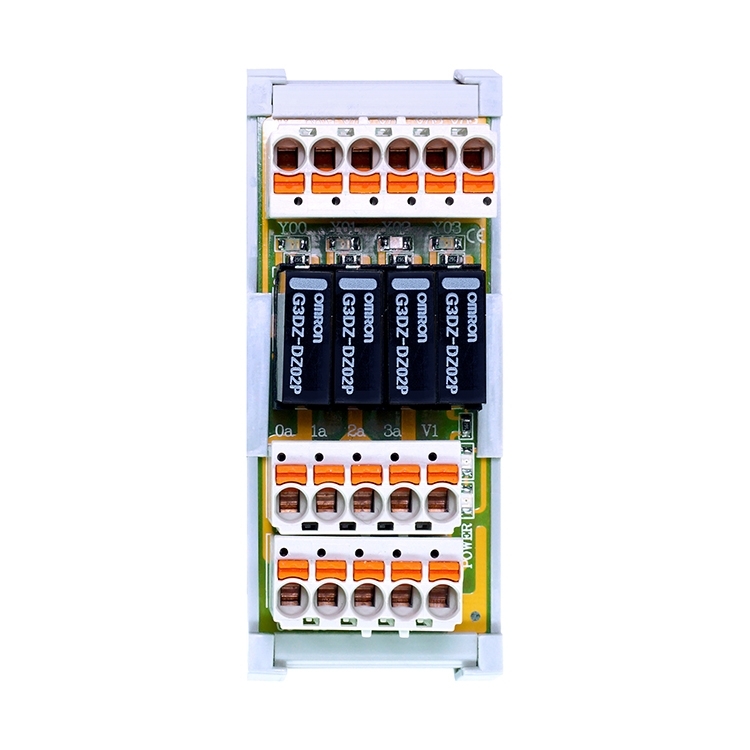

G3DZ-OC04V
- 24VDC 4點歐姆龍 SSR 固態繼電器模組
- 採用 WAGO 5.0mm Push-in 式端子、輕鬆配線
- 通用款、支援市面上各 PLC 控制器品牌
- NPN /PNP通用
- 插拔式繼電器 、 輕鬆更換 、 維護方便
- DIN-35mm 鋁軌式安裝設計
- 內置 LED 電源、動作雙指示燈
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 採用 OMRON G3DZ-DZ02P-DC24 SSR 固態繼電器，不共 COM 設計應用範圍廣泛
- 使用光耦合器半導體元件，杜絕控制系統被干擾可能性
- 靈敏度高，控制功率小，電磁兼容性好
- 產生的雜訊極小、極低的觸發電流、更快速的反應時間、更節省安裝空間
- 光耦合器利用光線傳送訊號，反應速度快
- 無機械零件，結構穩固，耐振、耐腐蝕、無機械壽命問題
- 體積小巧、輕薄，腳位與傳統型繼電器模組相同，可幫您節省既有盤面的空間，增加美觀及整潔度
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | SSR固態繼電器 |
| 產品名稱 | 4點 OMRON SSR固態繼電器模組 |
| 對應 PLC 品牌 | 通用款 |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| 模組數 | 4 |

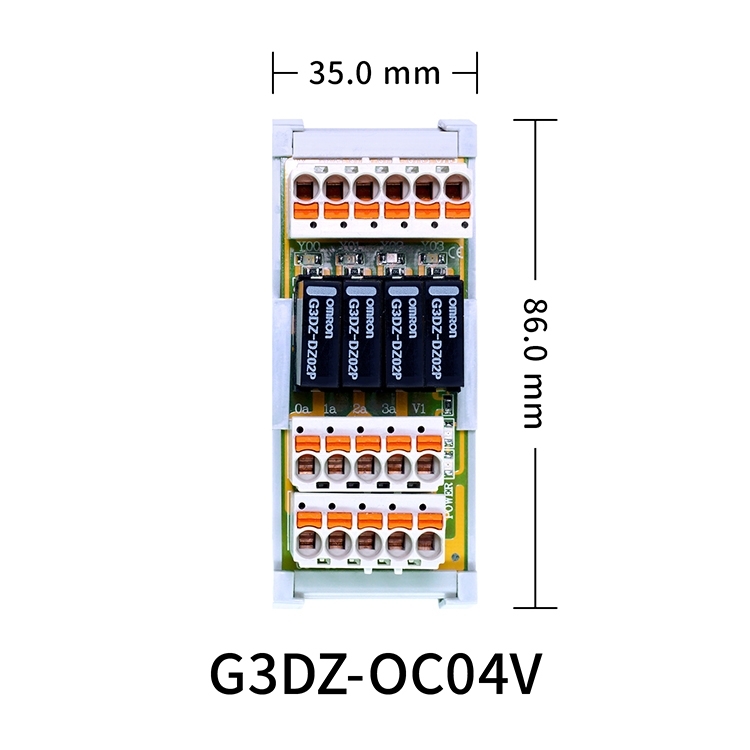

| 模組尺寸 | L35.0 X W86.0 X H44.5 mm |
| 繼電器品牌 | OMRON |
| 繼電器型號 | G3DZ-DZ02P-DC24 |
| 接點類型和構成 | 1a (SPST-NO) |
| 接點極數 | 1極 (1 pole) |
| 絕緣方式 | 光電、霍合、耦合器 |
| 端接樣式 | PC 針腳 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 無 |
| 接點保護應用型式 | 無 |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 輸入額定電壓 (V) | DC 24V |
| 輸入額定電流 | 50 mA |
| 輸入使用電壓 | DC 19.2~28.8V |
| 輸入阻抗 | 4kΩ+-20% |
| 輸入動作電壓 | DC 19.2V以下 |
| 輸入復位電壓 | DC 1V以上 |
| 輸出類型 | MOSFET |
| 輸出額定負載電壓 (V) | DC 5~24V |
| 輸出負載電壓範圍 (V) | DC 3~26.4V |
| 輸出負載電流 | DC 10μ~2.0A |
| 輸出接通電流 | 20A (10ms) |
| 接點開啟時間 (動作時間 ) | 6ms 以下 |
| 接點閉合時間 (復位時間) | 10ms 以下 |
| 輸出導通電阻 | 0.15Ω 以下 |
| 開錄時洩漏電流 | 10μA 以下 (DC 26.4V) |
| 額定負載電流 | 2 A |
| 絕緣電阻 (Ω) | 100 MΩ以上 (DC500V 兆歐表) |
| 耐電壓 | AC - 2,500V 50/60 Hz 1分鐘 (輸出輸入之間) |
| 耐振動 | 10~55~10 Hz 單振福 0.75mm (雙振福 1.5mm ) |
| 耐衝擊 | 1,000 m/s2 |
| 材質資料 | |
| 接點材質 | Ag合金 (無Cd材料) |
| 重量 (g) | 約 71.6g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | －30~+100℃ (無結冰、無凝露) |
| 使用環境濕度 | －30~+85℃ (無結冰、無凝露) |
| 安裝方式 | |
| 繼電器 | 插拔式 |
| 模組 | DIN - 35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
