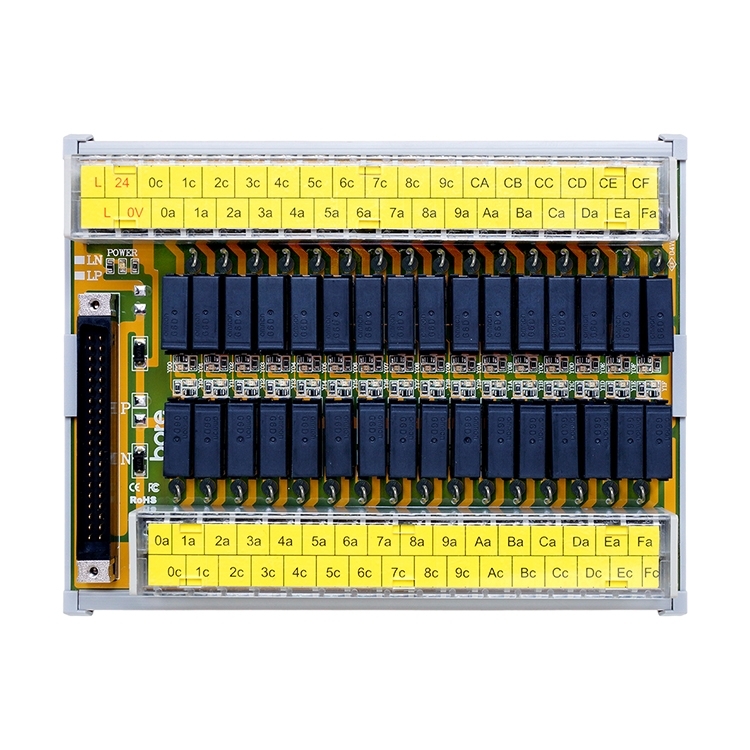

OMRON 歐姆龍繼電器

G6D-OC32YFB-LN

  • 24VDC 32點歐姆龍小型繼電器模組
  • 採用DECA7.62mm日規端子、結構穩固、接線連接更緊固
  • 支援三菱 MITSUBISHI、富士 FUJI PLC 控制器品牌
  • NPN 輸入型式
  • 插拔式繼電器、輕鬆更換、維護方便
  • DIN-35mm 鋁軌式安裝設計
  • 輕量精小適用在各種應用上
請選擇產品型號
  • 採用  OMRON G6D-1A-ASI-DC24 系列繼電器(1a接點),長度僅有65mm、高度125mm,整體模組體積縮小50%,更小、更省空間
  • 對應高密度安裝、面積減少約45%
  • 用於PC(可程式控制器)、溫控器等輸出用途的小型功率繼電器
  • 整體模組更輕量,業界最小等級的薄型設計,簡單配線、快速串連、更換方便
  • 輕、薄、短、小的精小尺寸,多款系列搭配不同款式端子台選擇應用
  • 單一接點、耗電量小、碳排減少
  • 相容性高、運用多元、滿足您所有應用的需求
規格 規格內容
一般規格
繼電器類別 小型功率繼電器
產品名稱 32點 OMRON 繼電器模組
對應 PLC 品牌 三菱 MITSUBISHI / 富士 FUJI
適合用途 控制設備輸出用
極性 NPN
模組數 32

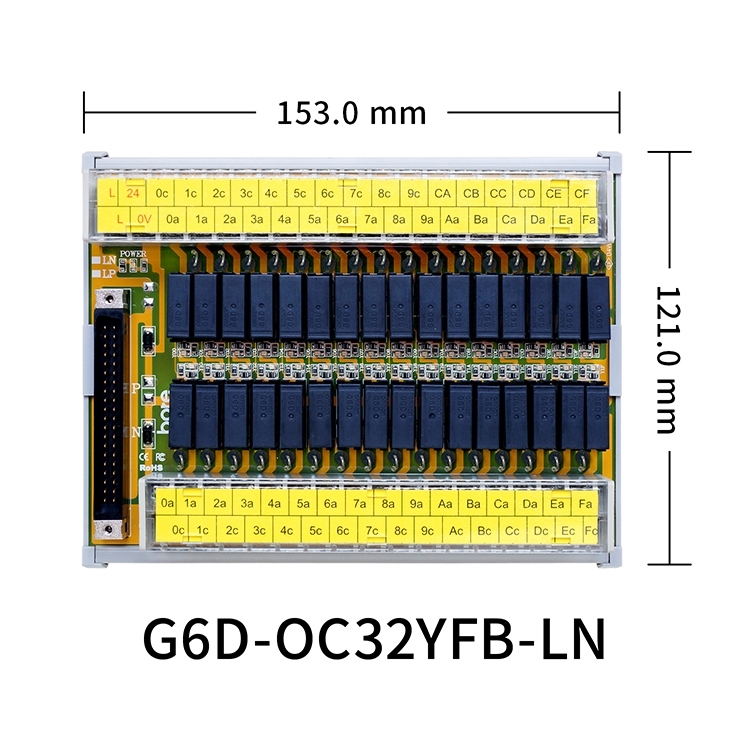

模組尺寸 L153.0 X W121.0 X H48.9 mm
繼電器品牌 OMRON
繼電器型號 G6D-1A-ASI-DC24
接點類型和構成 1a (SPST-NO)
接點極數 1極 (1 pole)
繼電器保護構造 塑料密封型
端子台品牌 DECA
端子台型式 7.62mm 日規端子台
適用線徑 16~25 AWG
連接器型式 40-PIN FUJITSU 富士通連接器
接點保護應用型式 N 極性快速恢復二極體 (LN)
LED 電源指示燈 有 (綠色)
LED 動作指示燈 有 (紅色)
模組底座款式 鎖鋁軌
技術規格
性能
額定電壓(V) DC 24V
額定電流 (mA) 8.3 mA
額定總電流 (mA) 265.6 mA
線圈電阻(Ω) 2,880 Ω
動作電壓 70% 以下
復位電壓 10% 以上
最大容許電壓 (V) 160% (at 23℃)
消耗功率 (mW) 約 6.4 W
接點額定負載 AC - 250V : 5A / DC - 30V : 5A
接點通電電流 5A
接點電壓最大值 AC - 250V / DC - 30V
接點電流最大值 5A
接觸電阻 * 1 100 mΩ以下
動作時間 10 ms 以下
復位時間 5 ms 以下
機械性使用壽命 2,000 萬次以上 (開闗頻率 : 18, 000 次 / 小時
電氣性使用壽命 7萬次以上 (電阻性負載 AC-250V : 5A / DC - 30V : 5A ) (最大開關頻率 1,800 次 / 小時) 30萬次以上 (電阻性負載 AC-250V : 2A / DC-30V : 2A ) ( 最大開關頻率 1,800 次 / 小時)
絕緣阻抗 * 2 1,000 MΩ以上
耐電壓 (線圈與接點間) AC 3,000V 50 / 60 Hz 1 分鐘
耐電壓 (同極接點間) AC 750V 50 / 60 Hz 1 分鐘
耐衝擊電壓 (線圈與接點間) 6kV (1.2×50μs)
振動 (耐久性) 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm)
振動 (誤動作) 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm)
衝擊 (耐久性) 1,000m/s 2
衝擊 (誤動作) 100m/s 2
材質資料 Ag合金 (無Cd材料)
接點材質 Ag合金 (無Cd材料)
重量 (g) 約 365g
商業資料
海關稅則號碼 8536.41.00.00-8
產地 台灣 Taiwan (R.O.C)
環境條件
使用環境溫度 -25~+70℃ (無結冰、無凝露)
使用環境濕度 5~85% RH
安裝方式
繼電器 插拔式
模組 DIN-35mm 標準導軌式安裝
認證
國際認證 CE、FCC、RoHS
