- 制御端と被制御端は最新のプッシュイン端子接続設計を採用し、配線が簡単で使いやすい
- OEM製IDECリレーを使用し、金メッキベースで酸化防止、より良い導電性、長寿命
- プラグインリレーは独立した各リレーパスを持ち、ベースが付属し、他のブランドのリレーと互換性があり、交換とメンテナンスが簡単
- 優れた安全設計、コイルと接点間の絶縁強度は5000Vまで対応、10000Vのサージ保護機能
- 産業用制御でのI/O拡張に使用し、PLCと接続してPLCの入力および出力ポートを拡張
- PLCとリレーモジュール間の双方向高速接続により、時間、労力、配線が節約されます
- IDEC RJ1V-CH-D24リレーを採用し、接点を通過する電流は最大16A
- 内蔵されたN極快速回復ダイオード接点保護装置
- 内蔵されたジャンパーコンポーネント接点保護装置、ショートバーを使用してコイル側のジャンパー配線を簡略化
- 産業グレードの設計、干渉耐性、将来の高い拡張性
- 標準35mm型レールに簡単に取り付け可能
- 主要な製造業、工作機械、機械業、産業用オートメーションなどに広く使用されています
- 人間工学に基づいたインターフェース設計で、すべてのインターフェースは端子ブロックで直接接続でき、非常に便利です
| 仕様 | 仕様内容 |
|---|---|
| リレータイプ | 功率繼電器 |

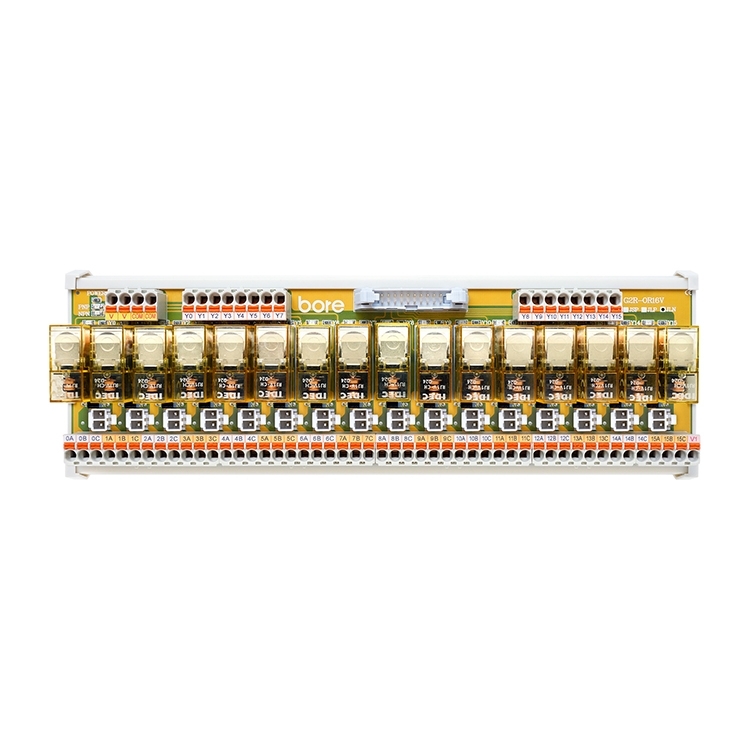

| 商品名 | 16點 IDEC 繼電器模組 |
| 対応PLCブランド | 通用款 |
| 目的に合う | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| チャネル | 16 |

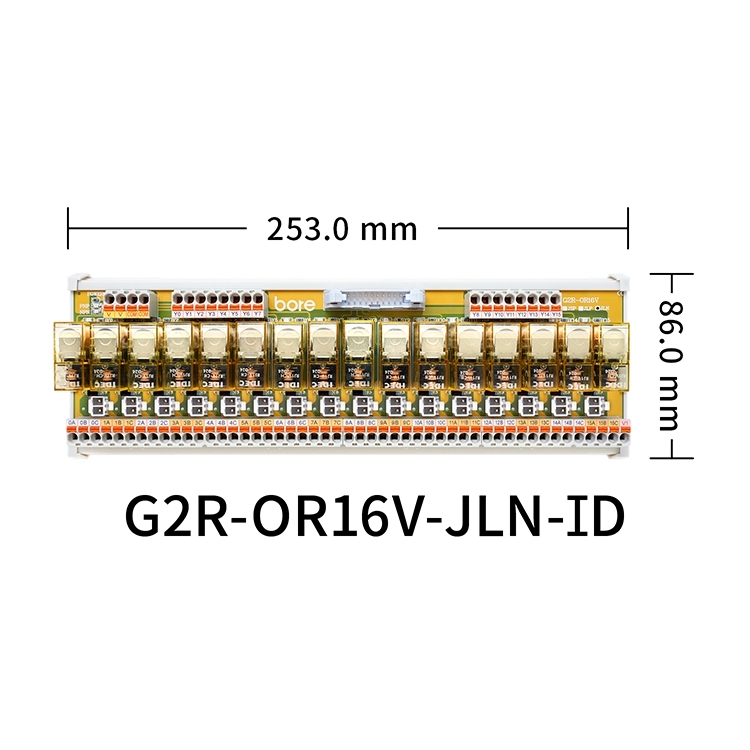

| 尺寸 | L253.0 X W86.0 H62.0 mm |
| リレーブランド | IDEC |
| リレー型番 | RJ1V-CH-D24 |
| 接点構成 | 1c (SPDT) |
| 点数 | 1 pole |
| リレーの機能 | 高容量型 |
| リレー保護構成 | 耐助焊劑型 |
| 端子台ブランド | WAGO |
| 端子台タイプ | 5.0mm 直插彈片式端子台 |
| ワイヤゲージ | 12~28 AWG |
| コネクタタイプ | 20-PIN IDC 牛角連接器 |
| 接点保護部品 | 跨接元件 (JP)、N 極性快速恢復二極體 (LN) |
| LED電源インジケーター | 有 (綠色) |
| LEDアクションインジケーター | 有 (紅色) |
| モジュールベーススタイル | 鎖鋁軌 |
| 技術仕様 | |
| 定格電圧 | DC 24V |
| 定格電圧 (mA) | 22.1 mA |
| 総電流 (mA) | 353.6 mA |
| 絶縁抵抗 (Ω) | 1,080 Ω |
| 動作電圧 | 70% 以下 |
| 復帰電圧 | 10% 以上 |
| 最大許容電圧 (V) | 170％(at 20℃) |
| 抵抗負荷 | AC - 250V : 16A / DC - 30V : 16A |
| 誘導負荷 | AC - 250V : 8A / DC - 30V : 8A |
| 接点電圧の最大値 | AC – 250V / DC – 125V |
| 接点電流の最大値 | 16A |
| 動作時間 | 15ms 以下 |
| 復帰時間 | 10ms 以下 |
| 耐電圧 （コイルと接点間） | 5,000V AC · 1 分鐘 |
| 耐電圧 (同極接点間) | 1,000V AC · 1 分鐘 |
| 耐電圧 (異極接点間) | - |
| 振動 (耐久) | 10~55Hz 單振幅0.75mm |
| 振動 (誤動作) | 10 ∼ 55Hz 單振幅0.75mm |
| 衝撃 (耐久) | 1,000m/s2 |
| 衝撃 (誤動作) | NO 接點 : 200m/s2 NC 接點 : 100m/s2 |
| 材質 | |
| 接点材質 | 銀錫銦 |
| 質量 (g) | 約 595g |
| コマーシャル資料 | |
| HSコード | 8536.41.00.00-8 |
| 產地 | 台湾 Taiwan (R.O.C) |
| 环境条件 | |
| 使用周囲温度 | -40~+70ºC （無結冰） |
| 使用周囲湿度 | 5~85％ RH （無結露） |
| 設置方法 | |
| リレー | 插拔式 |
| モジュール | DIN-35mm 標準導軌式安裝 |
| 部品 | 附繼電器固定鈎 |
| 認証 | |
| 国際認証 | CE、FCC、RoHS |
